Jeśli chodzi o świat oświetlenia, diody LED Lead Frame to podstawowa technologia, która zmieniła sposób, w jaki oświetlamy nasze życie. Jako doświadczony dostawca diod LED Lead Frame byłem na własne oczy świadkiem niezwykłej ewolucji tych urządzeń i kluczowej roli, jaką odgrywają w różnych zastosowaniach, od elektroniki użytkowej po oświetlenie samochodowe. Jednym z najważniejszych aspektów, który często pozostaje niezauważony, ale ma fundamentalne znaczenie dla wydajności i niezawodności diod LED Lead Frame, jest odporność termiczna. Na tym blogu zagłębię się w to, czym jest opór cieplny, dlaczego ma on znaczenie w przypadku diod LED Lead Frame i jak wpływa na ich ogólną funkcjonalność.
Zrozumienie oporu cieplnego
Opór cieplny jest miarą materiału lub zdolności konstrukcji do przeciwstawienia się przepływowi ciepła. Jest to analogiczne do oporu elektrycznego w obwodzie elektrycznym, gdzie opór elektryczny ogranicza przepływ prądu elektrycznego. W kontekście wymiany ciepła opór cieplny określa, jak łatwo ciepło może przemieszczać się ze źródła ciepła do radiatora. Jednostką oporu cieplnego są stopnie Celsjusza na wat (°C/W). Niższa wartość oporu cieplnego wskazuje, że ciepło może być skuteczniej przenoszone, a wyższa wartość oznacza, że przenoszenie ciepła jest trudniejsze.
W diodach Lead Frame źródłem ciepła jest zazwyczaj układ półprzewodnikowy, w którym energia elektryczna jest przekształcana w światło. Jednak nie cała energia elektryczna jest przekształcana w światło; znaczna część jest rozpraszana w postaci ciepła. Jeśli ciepło to nie zostanie skutecznie usunięte, może spowodować wzrost temperatury chipa LED, co może prowadzić do kilku problemów, w tym zmniejszonej skuteczności świetlnej, zmiany kolorów, a nawet przedwczesnej awarii.
Rola ram wiodących w zarządzaniu ciepłem
Ramki prowadzące stanowią integralną część pakietów LED. Pełnią wiele funkcji, w tym zapewniają mechaniczne wsparcie dla chipa LED, połączenia elektryczne i ścieżkę rozpraszania ciepła. Konstrukcja i właściwości materiału ramki prowadzącej mają istotny wpływ na odporność termiczną pakietu LED.
Jednym z kluczowych aspektów ramek ołowianych jest ich przewodność cieplna. Materiały o wysokiej przewodności cieplnej, takie jak miedź, są powszechnie stosowane w oprawach ołowianych, ponieważ mogą skutecznie odprowadzać ciepło z chipa LED. Miedź ma przewodność cieplną na poziomie około 400 W/(m·K), co oznacza, że może szybko przewodzić ciepło z chipa do otoczenia lub radiatora.
Oprócz materiału, konstrukcja ramy prowadzącej odgrywa również kluczową rolę w zarządzaniu ciepłem. Na przykład powierzchnia ramy prowadzącej wystawiona na działanie otaczającego powietrza lub radiatora wpływa na szybkość wymiany ciepła. Większa powierzchnia pozwala na efektywniejszą konwekcję i promieniowanie ciepła. Niektóre ramy ołowiane są zaprojektowane z żebrami lub innymi konstrukcjami w celu zwiększenia powierzchni i poprawy wydajności cieplnej.
Czynniki wpływające na opór cieplny diod LED z ramką prowadzącą
Na rezystancję termiczną diod LED Lead Frame może wpływać kilka czynników. Jednym z głównych czynników jest interfejs termiczny pomiędzy chipem LED a ramką wyprowadzeniową. Jakość połączenia między chipem a ramką prowadzącą może znacząco wpływać na przenoszenie ciepła. Jeśli interfejs termiczny jest słaby, taki jak szczeliny powietrzne lub zanieczyszczenia, może zwiększyć opór cieplny i utrudniać przepływ ciepła.
Kolejnym czynnikiem jest materiał opakowaniowy. Enkapsulant zastosowany do ochrony chipa LED może również wpływać na wydajność cieplną. Niektóre materiały opakowaniowe mają niską przewodność cieplną, co może działać jako bariera termiczna i zwiększać ogólny opór cieplny opakowania LED. Dlatego wybór materiału opakowaniowego o dobrych właściwościach termicznych jest niezbędny do optymalizacji odprowadzania ciepła.

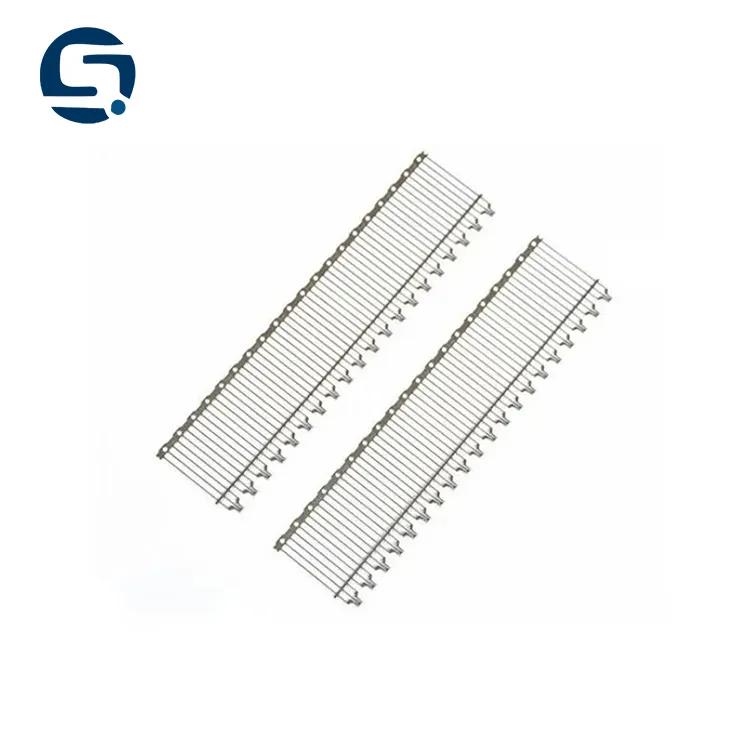

Proces produkcji ramy ołowianej odgrywa również rolę w określaniu oporu cieplnego. Procesy takie jakTrawienie ramki ołowianejIPoszycie ramy ołowianejmoże mieć wpływ na wykończenie powierzchni i geometrię ramy prowadzącej, co z kolei może mieć wpływ na przenoszenie ciepła. Na przykład trawiona rama ołowiana o gładkiej i jednolitej powierzchni może zapewnić lepszy kontakt termiczny z chipem LED i poprawić przewodzenie ciepła.
Pomiar oporu cieplnego
Dokładny pomiar rezystancji termicznej diod LED Lead Frame ma kluczowe znaczenie dla oceny ich wydajności i zapewnienia zgodności ze standardami branżowymi. Dostępnych jest kilka metod pomiaru rezystancji termicznej, w tym metoda badania temperatury w stanie przejściowym i metoda badania temperatury w stanie ustalonym.
Metoda przejściowego badania termicznego polega na przyłożeniu znanej mocy elektrycznej do diody LED i monitorowaniu zmian temperatury w czasie. Analizując reakcję na zmiany temperatury, można obliczyć opór cieplny. Metoda ta jest przydatna do pomiaru dynamicznego zachowania termicznego diody LED i może zapewnić wgląd w charakterystykę termiczną w rzeczywistych warunkach pracy.
Z drugiej strony metoda badania termicznego w stanie ustalonym polega na działaniu diody LED przy stałej mocy elektrycznej, aż do osiągnięcia temperatury w stanie ustalonym. Opór cieplny można następnie obliczyć, dzieląc różnicę temperatur między chipem LED a radiatorem przez przyłożoną moc. Ta metoda zapewnia prostszy pomiar rezystancji termicznej, ale może nie uwzględniać dynamicznego zachowania termicznego diody LED.
Znaczenie niskiej rezystancji termicznej w diodach LED z ramką wyprowadzeniową
Niski opór cieplny ma kluczowe znaczenie dla wydajności i niezawodności diod LED Lead Frame. Gdy opór cieplny jest niski, ciepło może być skutecznie odprowadzane z chipa LED, co pomaga utrzymać niższą temperaturę pracy. Niższa temperatura robocza ma kilka zalet, w tym:
- Poprawiona skuteczność świetlna: Skuteczność świetlna diody LED maleje wraz ze wzrostem temperatury. Utrzymując niską temperaturę pracy, dioda LED może utrzymać wyższą skuteczność świetlną, co oznacza, że może wytworzyć więcej światła na jednostkę zużytej energii elektrycznej.
- Stabilność koloru: Wysokie temperatury mogą powodować zmianę koloru światła emitowanego przez diodę LED. Zmniejszając opór cieplny i utrzymując temperaturę pod kontrolą, kolor światła LED może pozostać bardziej stabilny w miarę upływu czasu.
- Dłuższa żywotność: Nadmierne ciepło może przyspieszyć degradację chipa LED i innych elementów opakowania, prowadząc do krótszej żywotności. Niski opór cieplny pomaga skutecznie odprowadzać ciepło, zmniejszając obciążenie diody LED i wydłużając jej żywotność.
Zastosowania i rozważania
Diody LED Lead Frame o niskim oporze cieplnym są szeroko stosowane w różnych zastosowaniach, w tym w oświetleniu ogólnym, oświetleniu samochodowym i podświetlaniu wyświetlaczy. W zastosowaniach oświetlenia ogólnego, takich jak żarówki LED i oprawy typu downlight, niski opór cieplny jest niezbędny do zapewnienia wysokiej wydajności i długiej żywotności. W oświetleniu samochodowym, gdzie niezawodność ma kluczowe znaczenie, niski opór cieplny pomaga zapobiegać przegrzaniu i zapewnia stałą wydajność.
Wybierając diody LED Lead Frame do konkretnego zastosowania, należy wziąć pod uwagę wymagania termiczne. Należy wziąć pod uwagę takie czynniki, jak temperatura otoczenia, rozpraszanie mocy diody LED i dostępny radiator. Ponadto współpraca z niezawodnym dostawcą, który może dostarczyć szczegółowe dane termiczne i wsparcie, ma kluczowe znaczenie dla zapewnienia optymalnej wydajności diod LED.
Wniosek
Podsumowując, opór cieplny jest krytycznym parametrem, który znacząco wpływa na wydajność, niezawodność i żywotność diod LED Lead Frame. Jako dostawca diod LED Lead Frame rozumiemy znaczenie optymalizacji zarządzania temperaturą w naszych produktach. Dzięki zaawansowanym materiałom, innowacyjnym projektom i precyzyjnym procesom produkcyjnym staramy się dostarczać diody LED Lead Frame o niskiej odporności termicznej, aby sprostać różnorodnym potrzebom naszych klientów.
Jeśli szukasz wysokiej jakości diod LED Lead Frame o doskonałych parametrach termicznych, chętnie skontaktujemy się z Tobą. Niezależnie od tego, czy pracujesz nad nowym projektem oświetleniowym, czy chcesz unowocześnić istniejące rozwiązania LED, nasz zespół ekspertów jest gotowy, aby Ci pomóc. Skontaktuj się z nami już dziś, aby omówić Twoje specyficzne wymagania i dowiedzieć się, jak naszeWytrawiona rama ołowianaDiody LED mogą pomóc w osiągnięciu celów oświetleniowych.
Referencje
- Jakaś książka o technologii LED
- Artykuł badawczy na temat zarządzania ciepłem w diodach LED
- Standardy branżowe związane z wydajnością cieplną diod LED
